TS-AC700

1、承載700KG；

2、插入式信號連接模塊，大大提高了伺服編碼信號的穩定性；

3、采用高強度的本體；

4、帶有機械式防掉落結構，即使機器人側本體意外斷氣，與工具側本體也不會分離；

5、采用鋼球鎖緊方式；

6、配備連接、分離感應裝置和防脫結構確保安全性；

7、主要用于大型抓手、焊槍、高負載工具的交換。

8、尤其針對汽車行業焊裝行業，搬運、點焊、電阻焊等。

Features

1、Payload capacity 700kg;

2、Plug-in signal connection module, greatly improve the stability of servo coded signal.

3、High rigid body ;

4、Even if the air is accidentally cut off, the robot side and the tool side will not separate by the mechanical anti-drop structure.

5、Steel ball lock system;

6、Equipped with connection, separate sensing device and anti-separation structure for safety

7、Change of large-sized material handling tools change of large-sized welding guns change of various tools witn heavy load

8、Main application are welding transportation,resistance welding and so on.

詳細介紹

拓世單張_頁面_50

拓世單張_頁面_51

拓世單張_頁面_52

拓世單張_頁面_53

拓世單張_頁面_54

拓世單張_頁面_55

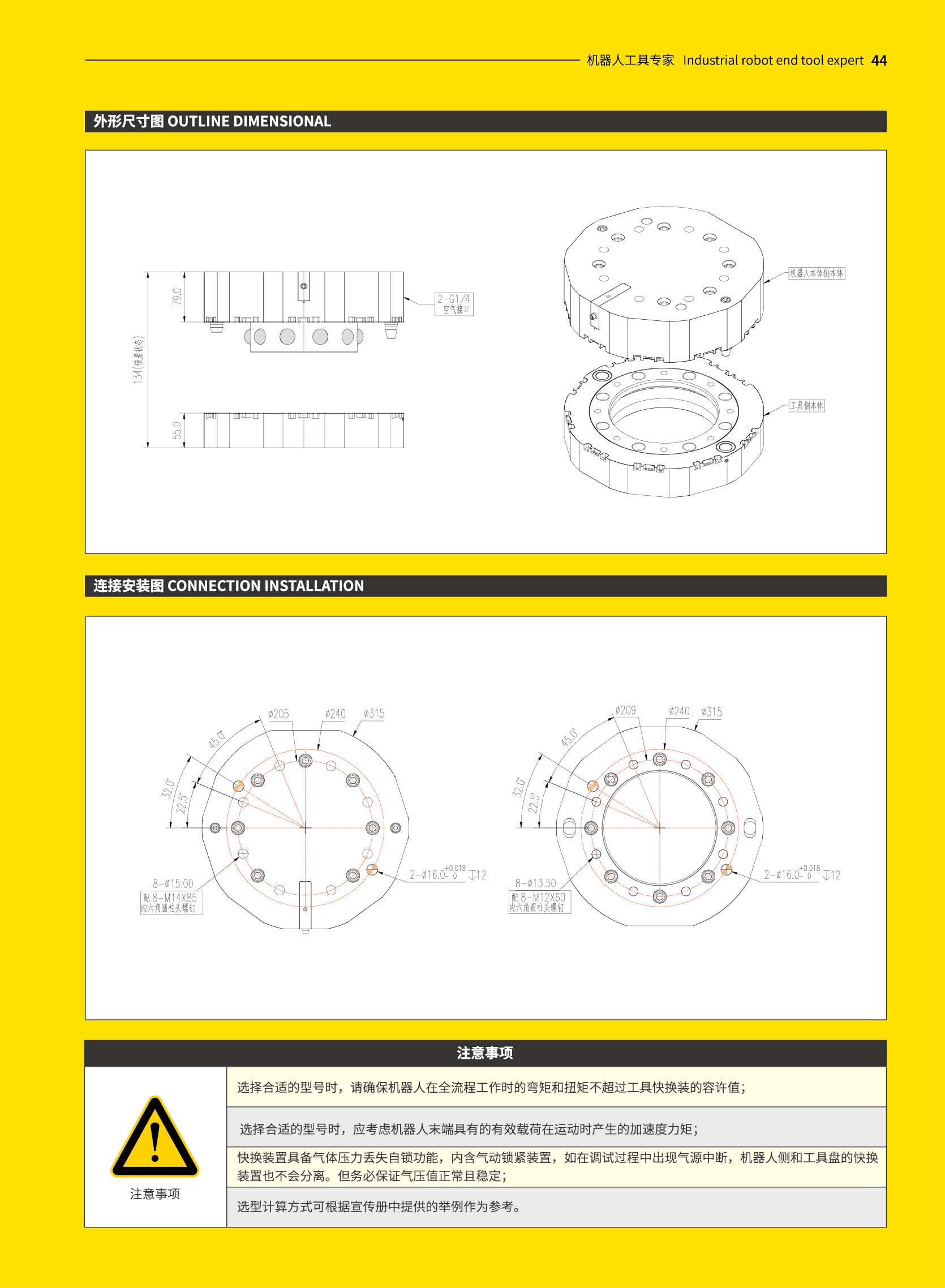

產品參數 2D圖紙下載 3D模型下載選型手冊

	規格 SPECIFICATIONS
型號Model		機器人側 Robot side	TS-AC700-R
		工具側 Tool side	TS-AC700-T
承重 Payload capacity			700kg
容許力矩 Allowable moment Bending direction(Tx.Ty)			6970Nm(71122kgf·cm)
容許轉矩 Allowable moment Torque direction(Tz)			6000Nm(61224kgf·cm)
外形尺寸 Housing diameter			φ315mm
連接時厚度 Combined profile			134 mm
本體材質 Main body material			鋁合金 Aluminum alloy
鎖緊機構材質 Locking mechanism material			合金鋼 Steel alloy
位置重置精度 Position repeatability			±0.05mm
鎖緊方式 Locking mechanism			鋼球鎖緊 Locking steel ball
工作驅動壓力 Air pressure for Working			0.39~0.75Mpa (4~7kg/cm2）
本體重量 Weight		機器人側 Robot side	24 kg
		工具側 Tool side	9.6kg

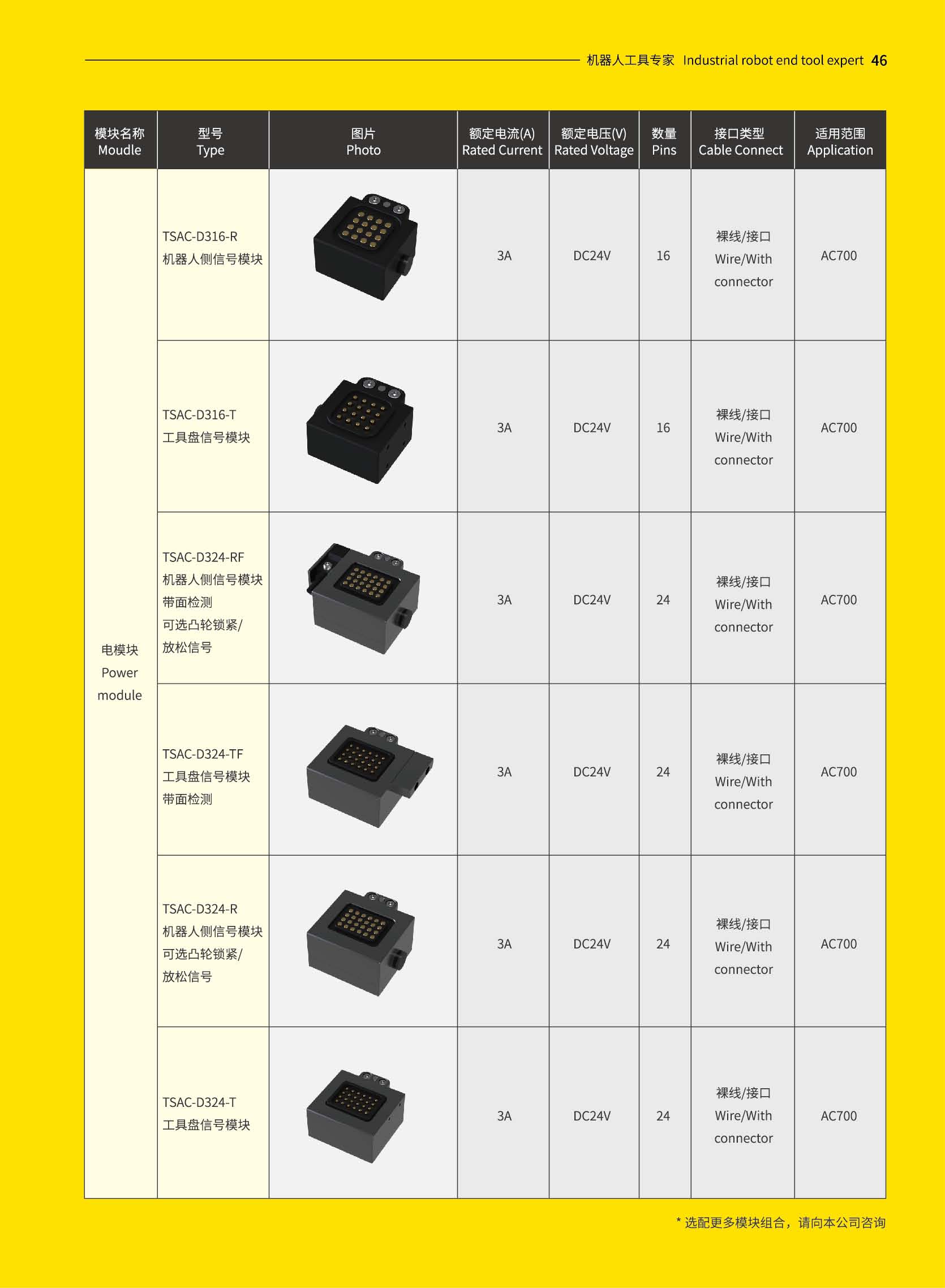

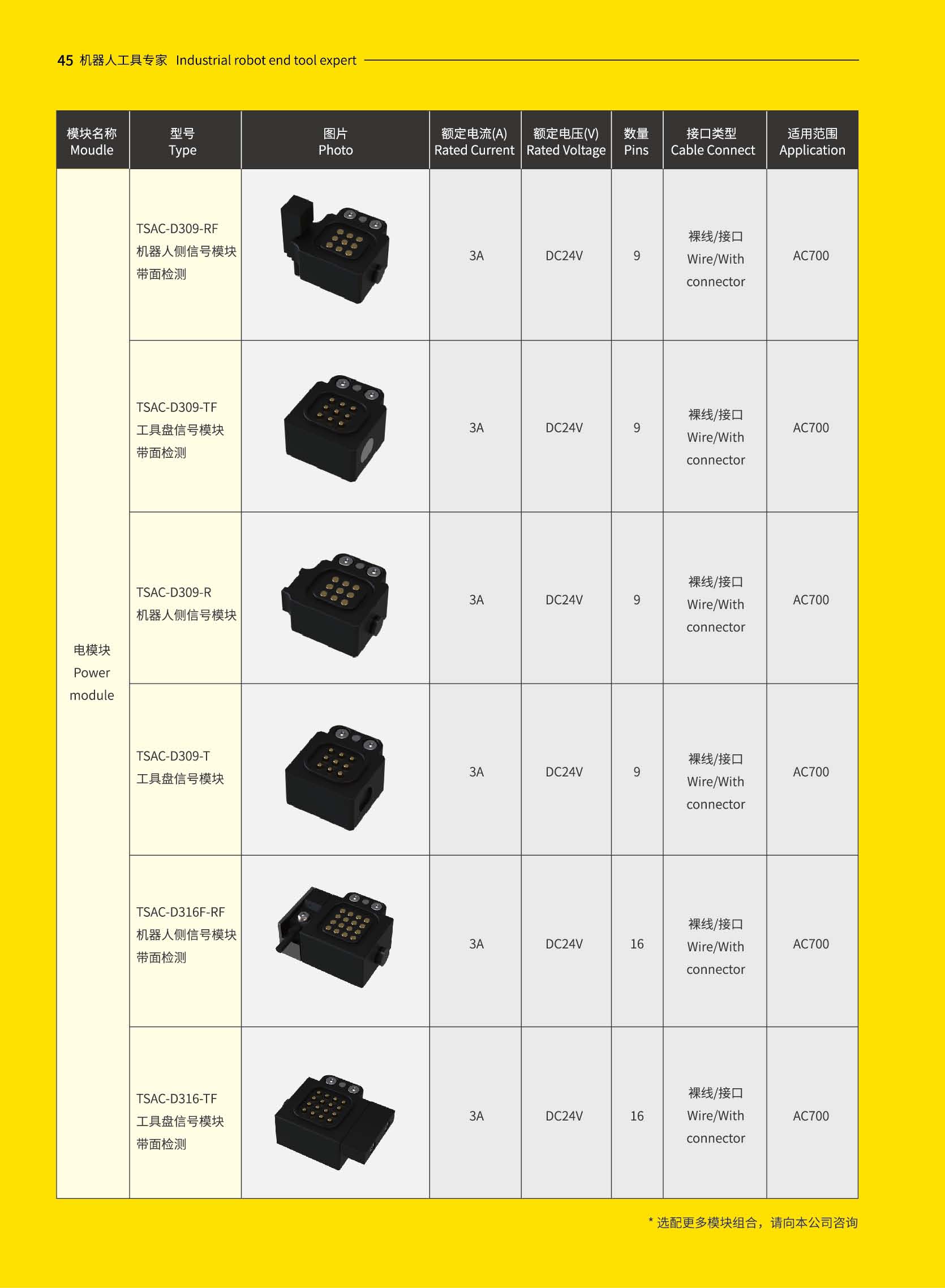

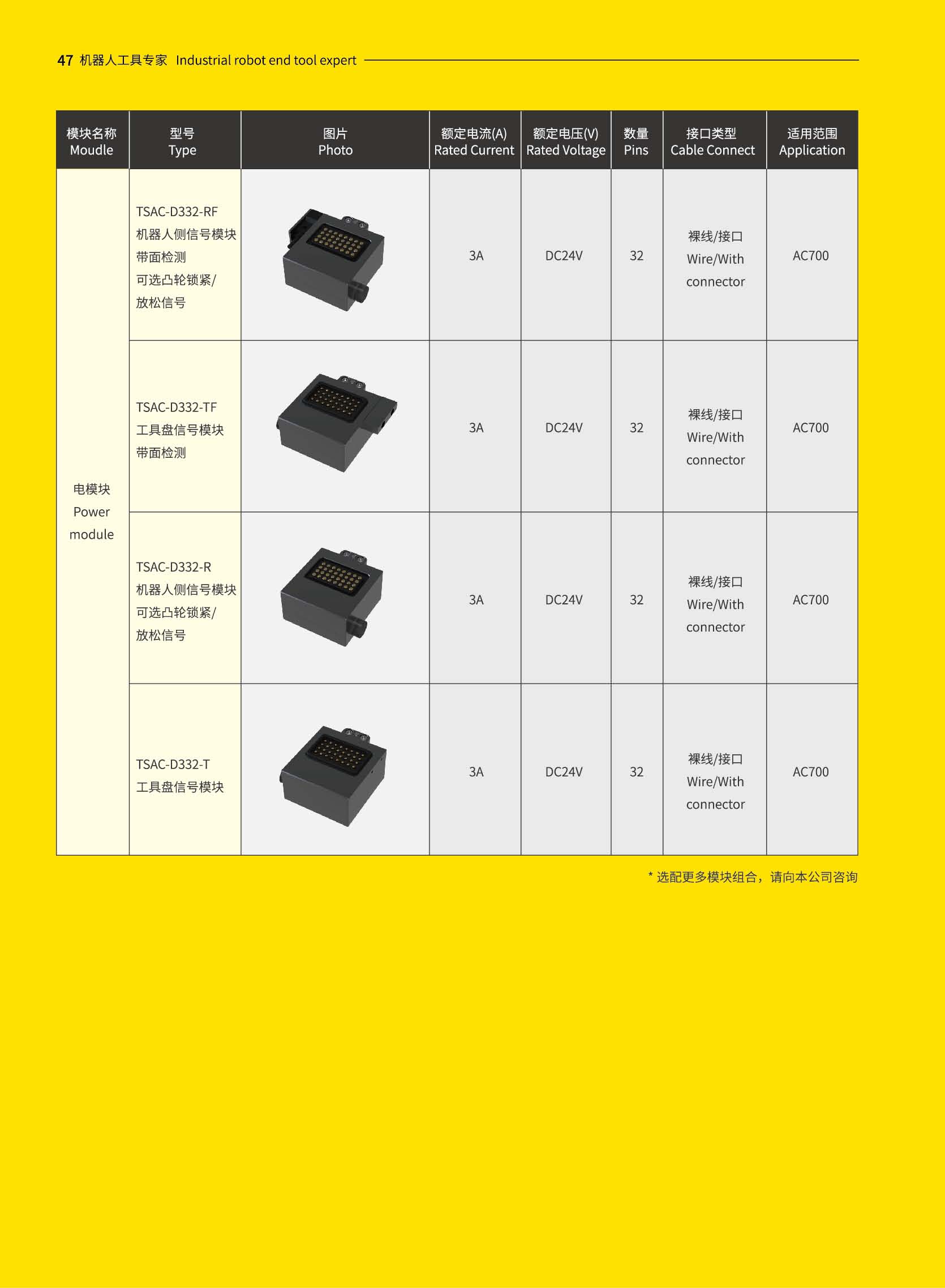

電子信號 Electrical signal		電流值 Current	3A
		芯數 Quantity	9/16/24/32針 9/16/24/32pins
空氣出口 Pneumatic Port		本體出口數 Own quantity	無 No
		有效截面積 Effective cross section	無 No
輸送信號 Output signal		凸輪打開 Chuck	具備 Have
		凸輪收起 Unchuck	具備 Have
		連接確認 Face	選配 Optional
環境 Surrounding Condition		使用溫度 Temprature	0~58°（無凍結 No freeze）
		使用濕度 Humidity	95% (無結露 No condensation)
